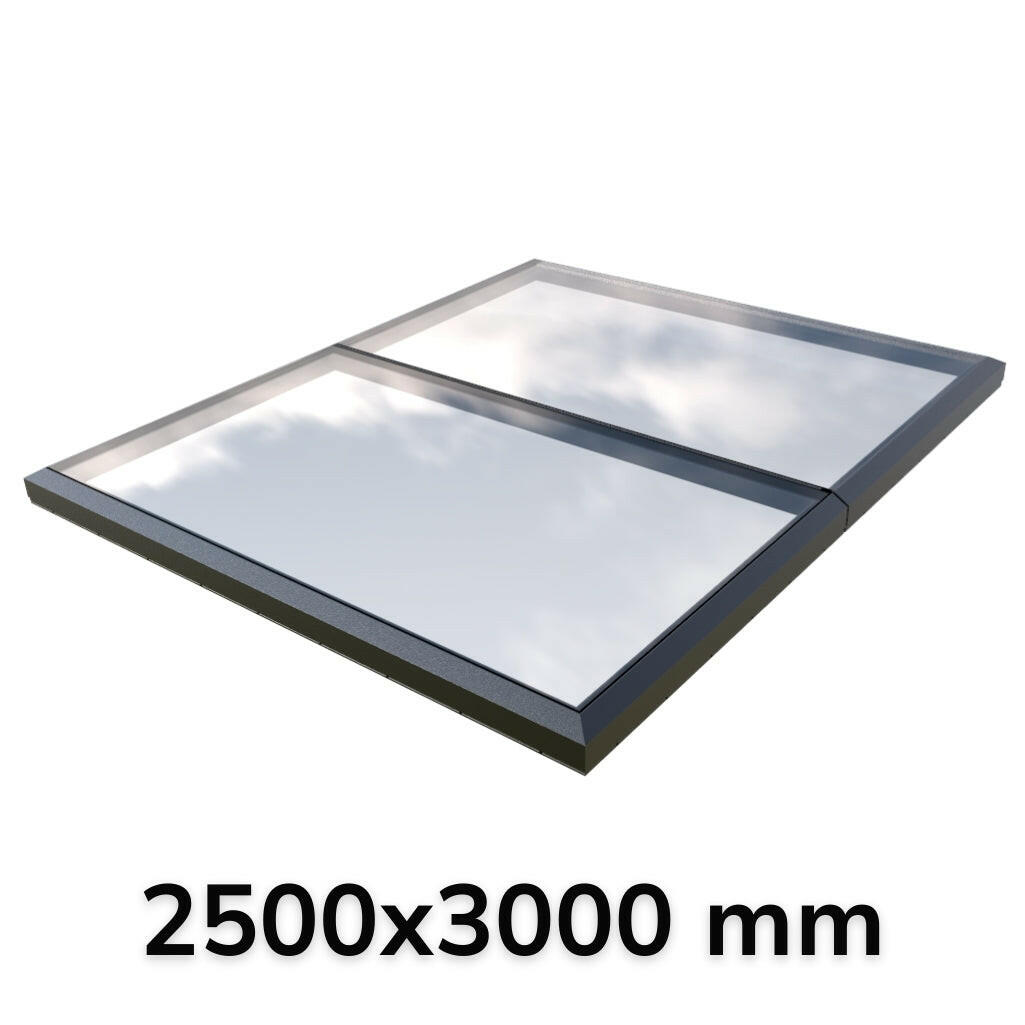

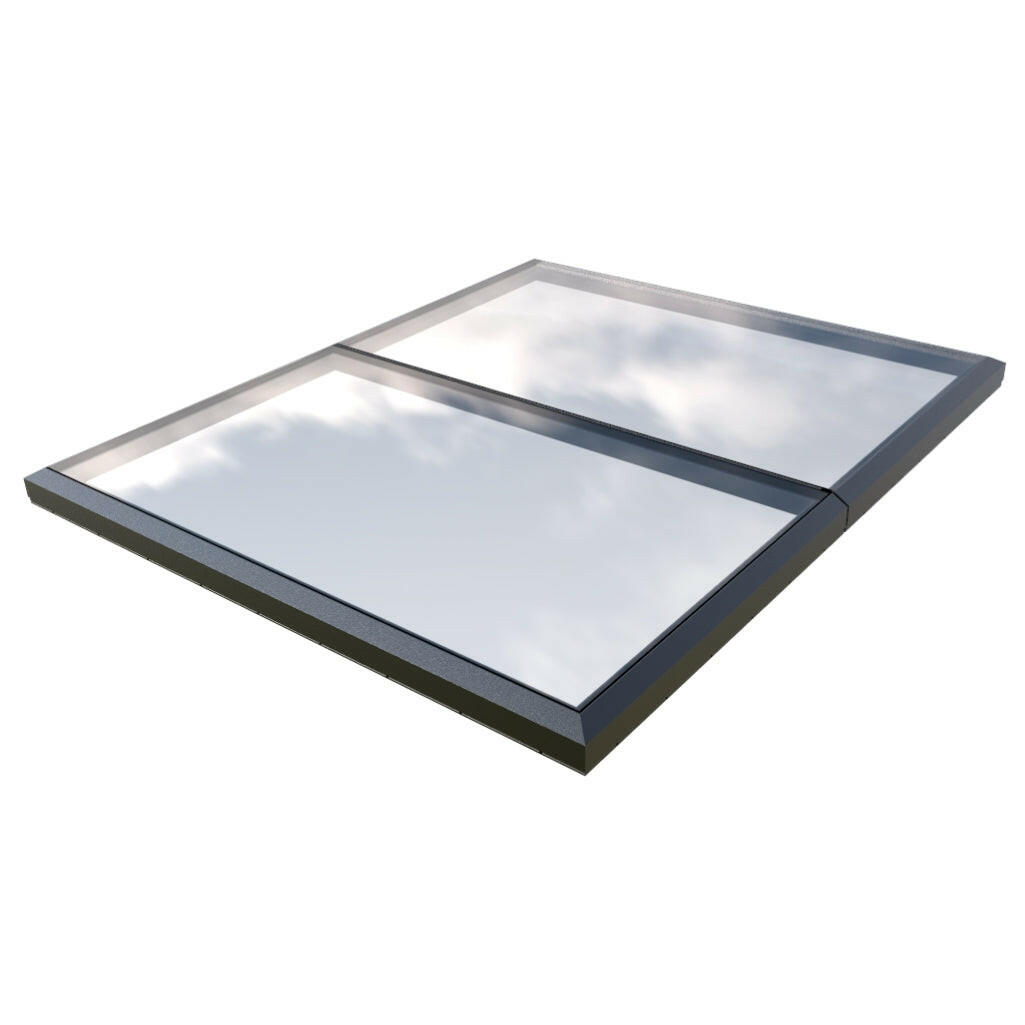

Puits de lumière modulaire à vitrage fixe 2500 x 3000 mm (2 fixes, 0 ouvrant)

De Glass Link Fixed Modular Skylight is de ideale oplossing om ononderbroken natuurlijk licht in grote, open ruimtes te brengen. Het strakke, vlakke ontwerp biedt een eigentijdse esthetiek die moderne architecturale stijlen versterkt, waardoor het perfect is voor zowel residentiële als commerciële projecten.

Waarom zou u kiezen voor vaste dakramen van Glass Link?

• Continue natuurlijke lichtinval – Grote glasoppervlakken met minimale omlijsting laten daglicht binnenstromen en creëren een lichte en uitnodigende omgeving.
• Moeiteloze integratie – Aanpasbaar aan dakhellingen van 2° tot 35°, naadloos passend bij verschillende architectonische ontwerpen.
• Snelle en eenvoudige installatie – De in de fabriek vervaardigde beglaasde modules worden aan elkaar geschoven zonder dat er extra afdichtingsmiddelen nodig zijn. Dit zorgt voor een snelle installatie en superieure weersbestendigheid.
• Thermische efficiëntie – Het thermisch onderbroken aluminium frame en het Low-E dubbelglas zorgen voor een uitstekende isolatie, waardoor warmteverlies wordt verminderd en de energieprestaties worden verbeterd.
• Ongeëvenaarde veiligheid – Gelamineerde binnenpanelen zorgen ervoor dat het dakraam voldoet aan de CWCT TN-67 (klasse 2) en ACR[M]001 klasse B-normen, en bieden bescherming voor degenen die zich onder en boven het dakraam bevinden.
• Duurzaam en stijlvol – Dit dakraam is gemaakt van gepoedercoat aluminium (antracietgrijs RAL 7016 aan de buitenkant en wit RAL 9010 aan de binnenkant) en is daardoor uitzonderlijk duurzaam en heeft een strak design.
• Beveiligd door ontwerp – Biedt verbeterde beveiliging en is daardoor een robuuste aanvulling op elk pand.

Geef uw ruimte een gevoel van openheid en helderheid met het Glass Link Fixed Modular Skylight: een eenvoudige, efficiënte en verbluffende manier om uw project naar een hoger niveau te tillen.

Download technisch datablad

Ontwerp en bouw

• Voorgemonteerde modules, ontworpen voor snelle en naadloze installatie.
• Modulair systeem maakt het mogelijk om dakramen over langere lengtes te plaatsen door meerdere units aan elkaar te koppelen.
• Volledig vlak ontwerp van alle modules voor een strakke, moderne uitstraling.
• Tweekleurig aluminium frame, gepoedercoat in antracietgrijs (RAL 7016) aan de buitenkant en wit (RAL 9010) aan de binnenkant.
• Thermisch onderbroken aluminium frame voor superieure energie-efficiëntie.

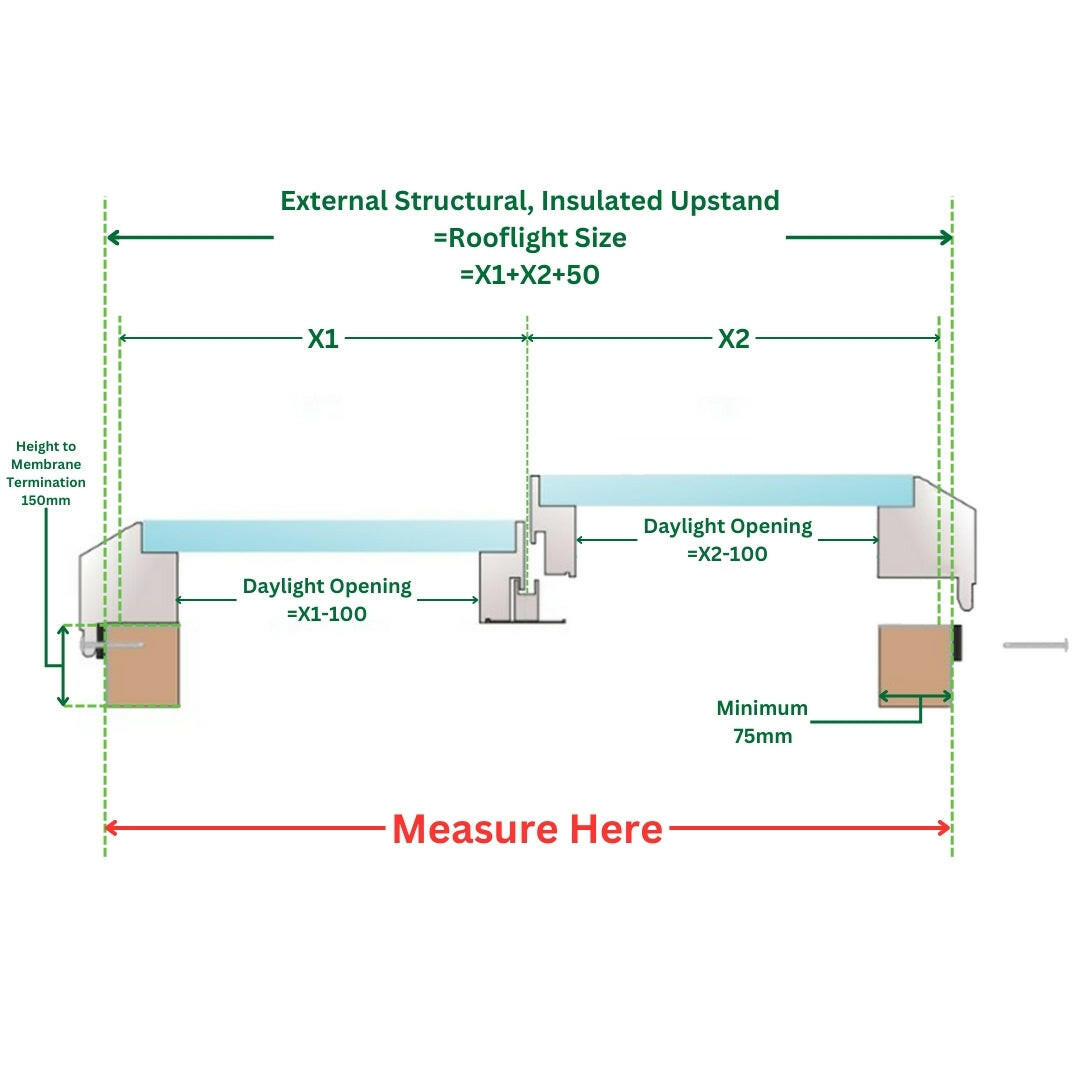

Installatie en compatibiliteit

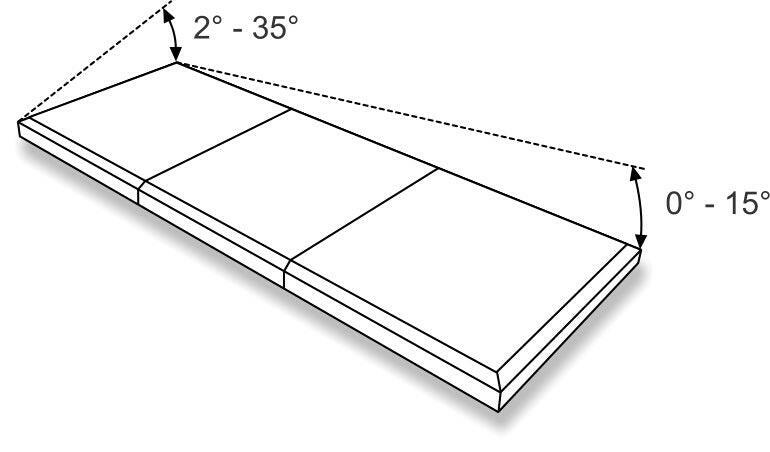

• Geschikt voor dakhellingen tussen 2° en 35° over de overspanning en 15° over de lengte.
• Voor grotere modules kan een minimale helling van maximaal 5° nodig zijn
  De longitudinale helling varieert van 0° tot 15°
• Ontworpen om een ​​effectieve drainage te bevorderen en waterophopingen te voorkomen.


Beglazingsdetails

• 6 mm geharde buitenglasplaat voor sterkte en duurzaamheid.
• 16 mm afstandhouder gevuld met argon voor betere isolatie.
• 9,5 mm gelamineerde binnenruit met 1,5 mm PVB-tussenlaag (verhoogd tot 11,5 mm voor grotere ruiten).
• Low-E glascoating voor betere thermische prestaties en energie-efficiëntie.


Beglazingsprestaties

• Lichttransmissie: 77% - 78%
• G-waarde (zonnewinst): 0,56 - 0,57
• Reflectie: 12%
• Schaduwcoëfficiënt: 0,64 - 0,65

Prestatienormen

• Gecertificeerd niet-kwetsbaar volgens CWCT TN-67 voor daken van klasse 2.
• Classificatie niet-fragiel klasse B volgens ACR[M]001
• Beveiligd door Design-accreditatie voor verbeterde beveiliging.
• U-waarde tussen 1,90 en 2,1 W/m²K
• Akoestische classificatie van 39 dB (Rw) voor geluidsisolatie.
• Windbelastingsweerstand tot 1200 N/m²
• Sneeuwbelastingsweerstand tot 600 N/m²


Garantie en certificering

• 10 jaar commerciële garantie voor betrouwbaarheid en langdurige prestaties.
• Gefabriceerd volgens de ISO 9001- en ISO 14001-normen.


Duurzaamheid en materialen

• Thermisch onderbroken aluminium frame voor superieure energie-efficiëntie.
• Gemaakt van recyclebare materialen, zoals aluminium, glas, ABS en PVC.
• BRE-geverifieerde milieuproductverklaring (EPD) garandeert een milieuvriendelijke productie.

Productverzorgingsgegevensblad

Installatiehandleiding

Normen voor niet-fragiliteit en veiligheid

Het Brett Martin Flat Glass Access Hatch voldoet aan CWCT TN-67 niet-breekbaar voor Klasse 1 daken* en ACR[M]001 Klasse B niet-breekbaar wanneer geïnstalleerd volgens de richtlijnen van Brett Martin Daylight Systems. Glaspanelen voldoen aan BS EN12150, BS 14449 en BS 1279. Voetverkeer op de daklichten moet worden vermeden, omdat stoten schade kunnen veroorzaken die vervanging vereist.

Toegangscontrole en beveiliging

Alle units zijn voorzien van een sleutelbediende isolatorschakelaar om ongeautoriseerde bediening tijdens toegang te voorkomen. De glazen bovenkant is beveiligd met zelfborende beveiligingsschroeven, verborgen door kleurgematchte afdekkappen. Verborgen scharnieren en actuatoren met een vergrendelingskracht van 4kN zorgen ervoor dat het luik alleen van binnenuit kan worden bediend.

Brandprestatie

Het glas is klasse A volgens EN13501 deel 1 en voldoet aan de BROOF(t4)-classificatie volgens de bouwvoorschriften vanwege de 6 mm geharde buitenruit. Het is opgenomen in de CWFT-materialenlijst volgens Besluit 96/603/EG van de Europese Commissie.

Wind- en sneeuwbestendigheid

Het toegangsluik is getest op windbelasting volgens BS EN 1991-1-4: 2005 en sneeuwbelasting volgens BS EN 1873: 2005. Het is niet ontworpen voor gebruik als er sneeuw op het oppervlak ligt.

Dit product biedt robuuste veiligheidsfuncties, betrouwbare beveiliging en voldoet volledig aan brand- en bouwnormen. Hierdoor is het optimaal geschikt voor veeleisende toepassingen.

Het Brett Martin Flat Glass Access Hatch is ontworpen om onder normale industriële omstandigheden tot wel 20 jaar lang geschikt te blijven voor het beoogde doel. Er is een garantie van 10 jaar beschikbaar, die ervoor zorgt dat het product niet zal perforeren, aanzienlijke structurele integriteit zal verliezen of zal vervormen in die mate dat de weersbestendigheid in gevaar komt.

De garantie omvat ook:

• Elektrische actuatoren : garantie voor 1 jaar, met een ontwerplevensduur van minimaal 10.000 cycli.
• Geïsoleerde glaseenheden : 5 jaar garantie.

Als u bij levering scheuren in het glas aantreft, neem dan direct contact met ons op. Om in aanmerking te komen voor een retourzending of vervanging, is het belangrijk dat u eventuele schade binnen 12 uur na levering meldt. Als u ons direct op de hoogte stelt van eventuele problemen, kunnen we deze snel en efficiënt oplossen.
