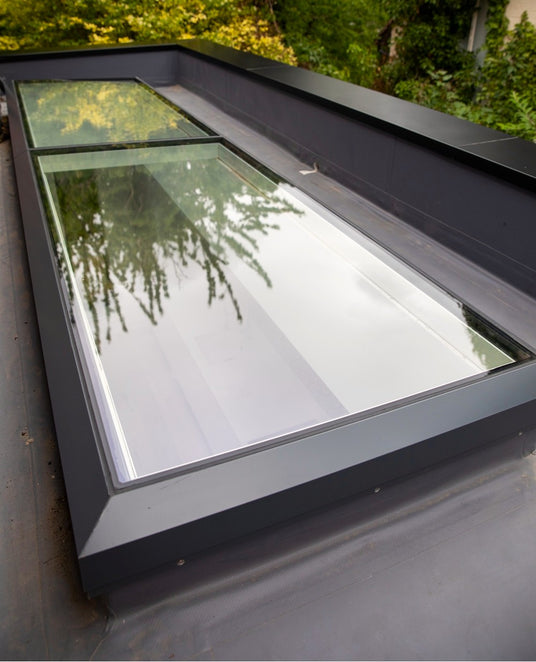

Puits de lumière modulaire à ouverture électrique 2000 x 3000 mm (1 fixe, 1 ouvrant)

De Glass Link Electric Opening Modular Skylight verbetert moderne ruimtes door natuurlijk licht en automatische ventilatie te bieden. Ontworpen voor grote, lineaire gebieden, introduceert het daglicht terwijl het frisse lucht laat circuleren, wat het binnencomfort verbetert en een lichte, luchtige omgeving creëert.

Waarom zou u kiezen voor Glass Link elektrische dakramen?

• Ventilatie met één druk op de knop – Elektrisch openende modules bieden een natuurlijke luchtstroom en kunnen worden bediend via een wandschakelaar, afstandsbediening of geïntegreerde regensensoren voor ultiem gemak.
• Onbelemmerd ontwerp – De vlakke afwerking en verborgen actuatoren zorgen ervoor dat de openingsmodules een strak en gestroomlijnd uiterlijk behouden.
• Slimme automatisering – Optionele bedieningspanelen maken gesynchroniseerde bediening van meerdere dakramen mogelijk, met automatische sluiting bij regen.
• Verbeterd daglicht en luchtstroom – Maximaliseer daglicht met grote glasoppervlakken en verbeter tegelijkertijd de luchtkwaliteit en het algehele comfort.
• Moeiteloze installatie – Vooraf beglaasde modules sluiten naadloos op elkaar aan, waardoor een snelle installatie wordt gegarandeerd zonder dat er extra lood of ter plaatse aangebrachte beglazingskit nodig is.
• Thermische efficiëntie – Een volledig thermisch onderbroken aluminium frame, gecombineerd met Low-E dubbel glas, verbetert de isolatie en energieprestaties.
• Betrouwbare veiligheid en beveiliging – Gelamineerde binnenruiten voldoen aan de CWCT TN-67 (klasse 2) en ACR[M]001 klasse B-normen, waardoor de veiligheid van degenen in en rond het dakraam wordt gegarandeerd.

Ervaar verbeterde ventilatie en superieure esthetiek met het Glass Link elektrisch openende modulaire dakraam, ontworpen om uw ruimte moeiteloos op te fleuren en te verfrissen.

Download technisch datablad

Ontwerp en bouw

• Voorgemonteerde modules voor snelle
  en eenvoudige installatie.
• Modulair systeem maakt het mogelijk

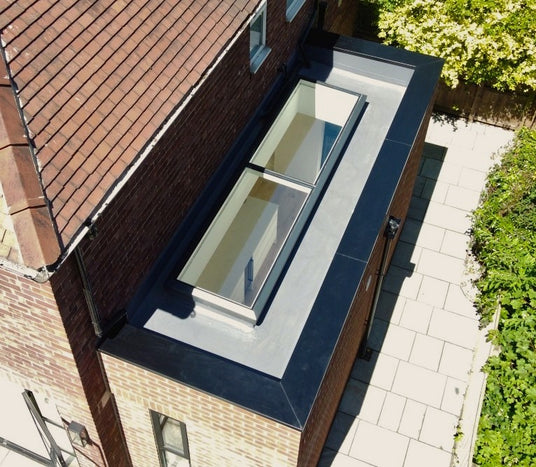

  Dakramen van grote lengtes door meerdere units aan elkaar te koppelen.
• Het vlakke ontwerp zorgt voor een naadloze,
  moderne uitstraling, zelfs voor de openingssecties.
• Verborgen actuatoren en interne
  componenten zorgen voor een onbelemmerde lichtdoorlaat.
• Tweekleurig aluminium frame,
  gepoedercoat in Antracietgrijs (RAL 7016) aan de buitenkant en Wit (RAL 9010)
  intern.
• Thermisch onderbroken aluminium frame
  zorgt voor maximale energie-efficiëntie.

Bediening en controle

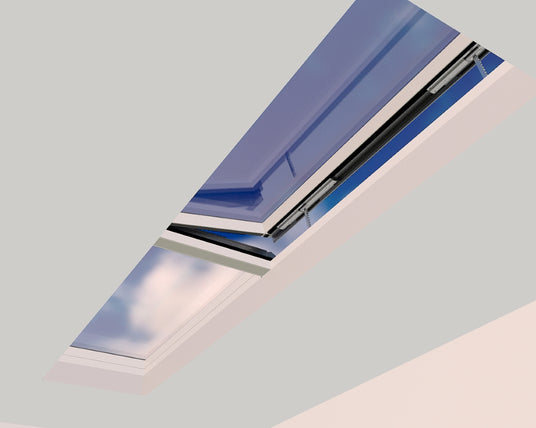

• Elektrische opening aangedreven door een
  verborgen kettingaandrijving.
• Bediening via wandschakelaar als
  standaard.
• Optionele afstandsbediening voor
  gemakkelijke bediening.
• Optionele regensensor voor
  automatische sluiting bij slecht weer.
• Bedieningspanelen beschikbaar voor
  gelijktijdige werking van meerdere modules.

Installatie en compatibiliteit

• Geschikt voor dakhellingen tussen
  2° en 35° over de overspanning en 15° langs de lengte.
• Grotere modules kunnen een
  minimale helling van maximaal 5°
• De longitudinale helling varieert van 0°
  tot 15°
• Ontworpen om effectief te bevorderen
  drainage en het voorkomen van waterophopingen.

Beglazingsdetails

• 6 mm gehard buitenste glaspaneel
  voor duurzaamheid.
• 16 mm argongevulde afstandhouder voor
  verbeterde isolatie.
• 9,5 mm gelamineerde binnenruit met
  1,5 mm PVB-tussenlaag (verhoogd naar 11,5 mm voor grotere ruiten).
• Low-E glascoating voor verbeterde
  energie-efficiëntie.

Beglazingsprestaties

• Lichttransmissie: 77% - 78%
• G-waarde (zonnewinst): 0,56 - 0,57
• Reflectie: 12%
• Schaduwcoëfficiënt: 0,64 - 0,65

Prestatienormen

• Gecertificeerd niet-kwetsbaar voor CWCT
  TN-67 voor daken van klasse 2.
• Klasse B niet-fragiel classificatie voor
  ACR[M]001
• U-waarde tussen 1,90 en 2,1
  W/m²K
• Akoestische beoordeling van 39 dB (Rw) voor
  Effectieve geluidsisolatie.
• Windbelastingsweerstand tot 1200
  N/m²
• Sneeuwbelastingsweerstand tot 600
  N/m²

Garantie en certificering

• 10 jaar commerciële garantie voor
  duurzame prestaties en gemoedsrust.
• Gefabriceerd volgens ISO 9001 en ISO
  14001 kwaliteits- en milieunormen.

Duurzaamheid en materialen

• Thermisch onderbroken aluminium frame
  zorgt voor maximale energie-efficiëntie.
• Gemaakt van recyclebaar materiaal
  materialen, waaronder aluminium, glas, ABS en PVC.
• BRE Geverifieerd Milieu
  Productverklaring (EPD) voor milieubewuste projecten.

Productverzorgingsgegevensblad

Installatiehandleiding

Normen voor niet-fragiliteit en veiligheid

Het Brett Martin Flat Glass Access Hatch voldoet aan CWCT TN-67 niet-breekbaar voor Klasse 1 daken* en ACR[M]001 Klasse B niet-breekbaar wanneer geïnstalleerd volgens de richtlijnen van Brett Martin Daylight Systems. Glaspanelen voldoen aan BS EN12150, BS 14449 en BS 1279. Voetverkeer op de daklichten moet worden vermeden, omdat stoten schade kunnen veroorzaken die vervanging vereist.

Toegangscontrole en beveiliging

Alle units zijn voorzien van een sleutelbediende isolatorschakelaar om ongeautoriseerde bediening tijdens toegang te voorkomen. De glazen bovenkant is beveiligd met zelfborende beveiligingsschroeven, verborgen door kleurgematchte afdekkappen. Verborgen scharnieren en actuatoren met een vergrendelingskracht van 4kN zorgen ervoor dat het luik alleen van binnenuit kan worden bediend.

Brandprestatie

Het glas is klasse A volgens EN13501 deel 1 en voldoet aan de BROOF(t4)-classificatie volgens de bouwvoorschriften vanwege de 6 mm geharde buitenruit. Het is opgenomen in de CWFT-materialenlijst volgens Besluit 96/603/EG van de Europese Commissie.

Wind- en sneeuwbestendigheid

Het toegangsluik is getest op windbelasting volgens BS EN 1991-1-4: 2005 en sneeuwbelasting volgens BS EN 1873: 2005. Het is niet ontworpen voor gebruik als er sneeuw op het oppervlak ligt.

Dit product biedt robuuste veiligheidsfuncties, betrouwbare beveiliging en voldoet volledig aan brand- en bouwnormen. Hierdoor is het optimaal geschikt voor veeleisende toepassingen.

Het Brett Martin Flat Glass Access Hatch is ontworpen om onder normale industriële omstandigheden tot wel 20 jaar lang geschikt te blijven voor het beoogde doel. Er is een garantie van 10 jaar beschikbaar, die ervoor zorgt dat het product niet zal perforeren, aanzienlijke structurele integriteit zal verliezen of zal vervormen in die mate dat de weersbestendigheid in gevaar komt.

De garantie omvat ook:

• Elektrische actuatoren : garantie voor 1 jaar, met een ontwerplevensduur van minimaal 10.000 cycli.
• Geïsoleerde glaseenheden : 5 jaar garantie.

Als u bij levering scheuren in het glas aantreft, neem dan direct contact met ons op. Om in aanmerking te komen voor een retourzending of vervanging, is het belangrijk dat u eventuele schade binnen 12 uur na levering meldt. Als u ons direct op de hoogte stelt van eventuele problemen, kunnen we deze snel en efficiënt oplossen.
